重要な金属鋳造品で高度な熱力学的性能を達成するには、優れた化学純度を備えたベース材料が必要です。高級合金添加剤として特別に設計されており、合金製造用高純度電解マンガン金属フレークEMMは、高成長の工業生産に最適なソリューションを提供します。世界中に配布される鎮安、当社の大量供給割り当ては、達成するために必要な構造的基盤を提供します。強度と耐食性の向上厳しいエンジニアリング環境全体で。
高純度電解マンガン金属フレークの材料定義

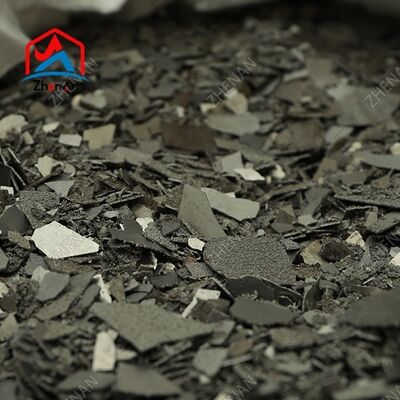

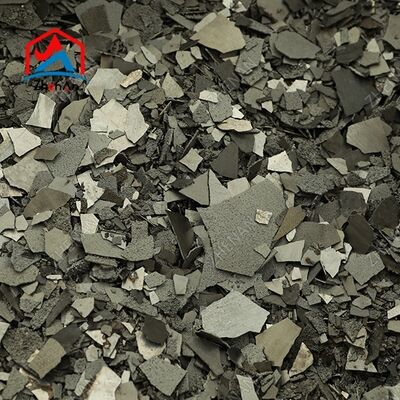

現代の工業生産においては、合金製造用高純度電解マンガン金属フレークEMM湿式冶金抽出および電着によって生成される精製マンガン元素を指します。この純度の高いものはフレーク状電解マンガン材料は不規則な構造を持つ脆い結晶シートを形成します。その表面は、陰極蒸着面で明るい金属銀の外観を示し、裏面の鈍い、わずかに粗い灰褐色の仕上げとは対照的です。
このプロセスは、従来の高温炭素削減方法をバイパスすることにより、保証されたMn 99.7%以上しきい値。冶金工学チームはこれらを選択します高純度マンガンフレーク標準的なバルク合金鉄に見られる鉄と炭素の高添加が欠けているためです。そのため、先進的なステンレス鋼や高性能の非鉄構造物の製造に最適です。
冶金級マンガンフレークの製造プロセス
信頼性の高い均一なものづくり冶金級マンガンフレーク連続的な多段階の化学精製プロセスが必要です。
- 酸消化:粗酸化マンガン鉱石または炭酸マンガン鉱石は熱硫酸 (H2SO4) で処理され、不溶性マンガン鉱物が可溶性硫酸マンガン (MnSO4) 溶液に変換されます。
- 化学的精製:硫化アンモニウム ((NH4)2S) と中和剤を溶液に混合して、鉄、ニッケル、コバルト、銅、亜鉛などの重金属不純物を選択的に沈殿させます。
- 電着：精製された液体は、ステンレス鋼またはチタンの陰極を備えた特殊な電解槽にポンプで送られます。高アンペアの直流により、純粋なマンガンイオンがプレート上に均一な金属層を形成します。
- ストリップと処理:金属層は機械的に剥離され、弱酸で洗浄され、完全に乾燥され、特定のサイズ分布に合わせて粉砕されます。
プレミアム EMM 化学仕様
高度な真空誘導炉での微量元素の汚染を避けるために、すべてのバッチは公的に検証された基準に厳密に従う必要があります。EMM 化学仕様。以下の参考データは、標準的な国際パラメータを示しています。
| 要素パラメータ |
電解マンガン純度99.7 |
高級マンガンフレーク(99.8%) |
| マンガン（Mn）含有量 ≥ |
99.70% |
99.80% |
| カーボン(C)負荷≦ |
0.04% |
0.01% |
| 硫黄(S)レベル ≤ |
0.03% |
0.02% |
| リン (P) 制限値 ≤ |
0.005% |
0.003% |
| 鉄（Fe）分率 ≤ |
0.02% |
0.01% |
| シリコン（Si）残留物 ≤ |
0.01% |
0.005% |
物理仕様とサイズ
物理的なものを管理するマンガンフレークのサイズ仕様輸送中の原材料を保護し、生産炉での効率的かつ信頼性の高い溶解を保証します。
- 構造厚さプロファイル:通常、フレークの厚さは 1.0 mm ～ 3.0 mm です。このプロファイルにより、機械的供給中に金属が細かい粉塵に分解されるのを防ぎ、取り扱いの無駄や構造の酸化を最小限に抑えます。
- サイズ寸法:不規則な横方向のサイズは平均 10 mm ～ 40 mm で、表面積対体積の比率が高く、材料が溶鋼に急速に溶解します。
- 表面不動態化:高度な抗酸化処理により、フレークが周囲の湿気から保護され、長期保管中に材料が安定して自由に流動する状態が維持されます。
冶金学を超えた応用
冶金は依然として主な用途ですが、高純度マンガンフレーク高成長のグリーン エネルギー技術において重要な原料として機能します。
- リチウムイオン正極の合成:純粋な EMM フレークは、バッテリーグレードの硫酸マンガン (MnSO4) を製造するための重要な化学前駆体として機能します。この化学物質は、高エネルギー密度 NMC およびリン酸マンガン鉄リチウム (LMFP) 電気自動車バッテリーの中核を形成します。
- 高度な電子コーティング:ソフトフェライトセラミック用の高純度酸化マンガン（Mn₃O₄）の合成に使用され、高周波電源トランスにおける信頼性の高い磁気性能を保証します。
低炭素金属マンガンの利点
使用する低炭素金属マンガン高性能合金を粒界腐食や応力亀裂から保護するために重要です。
- 炭化物の析出の除去:プレミアムに頼る低炭素電解マンガンこれにより、鉄鋼メーカーは炭素を吸収する危険を冒すことなく、厳しいマンガン仕様を達成することができます。これにより、粒界に沿った炭化クロムの形成が防止され、金属本来の耐食性が維持されます。
- オーステナイト構造の安定化:非磁性 fcc オーステナイト相マトリックスを膨張させて安定化させ、200 シリーズ ステンレス鋼の揮発性ニッケル成分のコスト効率の高い代替品として機能します。
比較: 金属マンガン 99.7% vs フェロマンガン 75%
超高純度から選択する金属マンガン 99.7%低グレードのバルク合金鉄は、炉の許容不純物制限に大きく依存します。
| 構造寸法 |
金属マンガン 99.7% (EMM) |
高炭素フェロマンガン (HCFeMn) |
| 純マンガン重量分率 |
≥ 99.7% |
65.0% ～ 78.0% ベース |
| 炭素不純物レベル |
≤ 0.04% 最大 (超低) |
6.0% - 8.0% (高炭素リスク) |
| コンパニオンアイアンロード |
無視できる程度 (≤ 0.02%) |
100% へのバランス (高 Fe キャリーオーバー) |
調達と品質保証
のような経験豊富なグローバルパートナーを通じて原材料を調達鎮安構造化された取引および検証プロトコルが必要です。
- 厳格な化学的検証:各バッチが認定された蛍光 X 線 (XRF) または ICP-OES 分析シートと一緒に出荷されていることを確認します。低リンマンガン限界。

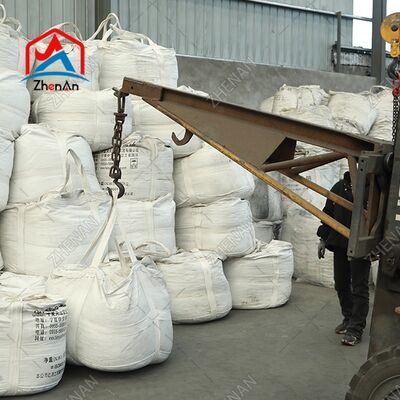

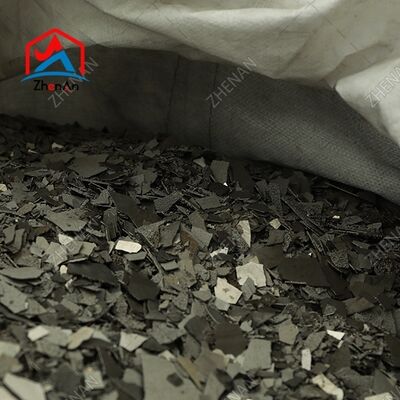

- 標準的なパッケージ構成:出荷には検証済みのものが使用されていることを確認する標準梱包などのプロトコルドラム缶/袋詰めされたマンガンフレーク(通常、内部に厚いプラスチックライナーが付いた 1000kg の柔軟なバルク中間バッグ) 周囲の湿気を遮断します。
- 直接供給調整:技術輸出部門を通じて工場直販の安全な価格設定を実現鎮安
よくある質問
高純度電解マンガンと標準マンガン原料の違いは何ですか？
高純度電解マンガンは、水性電気化学堆積プロセスを使用して生成され、最低純度 99.7% のマンガンが得られます。対照的に、フェロマンガンやシリコマンガンなどの標準的なマンガン材料は、高炉または電気アーク炉で製造されます。これらの標準材料には大量の炭素 (最大 8%) と鉄が含まれているため、クリーンな鋼や低炭素鋼の製造には適していません。
低不純物の電解マンガンが合金製造に好まれるのはなぜですか?
低不純物 EMM は、冶金技術者が炭素、リン、硫黄などの微量元素を導入することなく合金の組成を正確に制御できるため、好まれます。このレベルの純度は、微量の汚染物質でも機械的完全性や溶接性を低下させる可能性がある高度な合金を製造する場合に不可欠です。
Fe、Si、C、P、S の不純物は EMM の性能にどのような影響を与えますか?
微量の不純物は合金の特性を大きく変える可能性があります。過剰な鉄 (Fe) とシリコン (Si) は、非鉄混合物の目標とする基本構造を変化させます。炭素 (C) は炭化物の析出を引き起こし、耐食性を低下させる可能性があります。リン（P）と硫黄（S）は粒界に沿って集中し、圧延中に熱間ショートを引き起こし、完成した金属の衝撃靱性を低下させます。
電解マンガンは合金の機械的特性をどのように改善しますか?
電解マンガンは、金属結晶マトリックス内で効果的な固溶強化剤として機能します。これにより、合金の加工硬化能力、降伏強度、衝撃摩耗に対する耐性が向上します。さらに、鋼の溶融物の脱酸を助け、微量の硫黄と結合して安定した硫化マンガンを形成し、鍛造中の熱間脆化を防ぎます。
高純度電解マンガン金属フレークはどのような業界で使用されていますか?
EMM フレークは、ステンレス鋼業界 (特に 200 および 300 シリーズ グレード)、アルミニウム鋳造部門 (高強度航空宇宙および自動車シート用)、およびニッケル銅合金の製造で広く使用されています。また、電気自動車バッテリー用のバッテリーグレードの硫酸マンガンを製造するために化学エネルギー貯蔵産業でも使用されることが増えています。
EMM は強度と耐食性の向上にどのように貢献しますか?
EMM は、冷却中に結晶粒界を修正し、結晶粒の微細化を高めることで強度を向上させます。ステンレス鋼の延性オーステナイト相を安定化し、電食セルの原因となる不純物を除去することで耐食性を高め、過酷な環境での長期耐久性を確保します。
電解マンガンにはどのような粒子サイズとフレーク仕様が利用可能ですか?
標準仕様では、厚さは1.0mm～3.0mm、横方向の粒径は10mm～50mmの不均一です。特殊な用途の場合、サプライヤーは練炭形式または細かく粉砕した粉末を提供できますが、粉末の取り扱い中は空気酸化や粉塵の危険を避けるために注意が必要です。
バイヤーは購入前に電解マンガン金属の品質をどのように評価できますか?
バイヤーは、各バッチの認定分析証明書 (COA) を確認し、ISO 9001 品質管理準拠を確認し、独立した XRF または ICP-OES ラボ分析用の代表的な出荷前サンプルを注文することで、品質を評価できます。次のような検証済みのサプライヤーと提携する鎮安(+86 15518824805) は、完全なトレーサビリティとバルク出荷全体にわたる一貫した品質を保証します。
メッセージは20〜3,000文字にする必要があります。
Japanese
